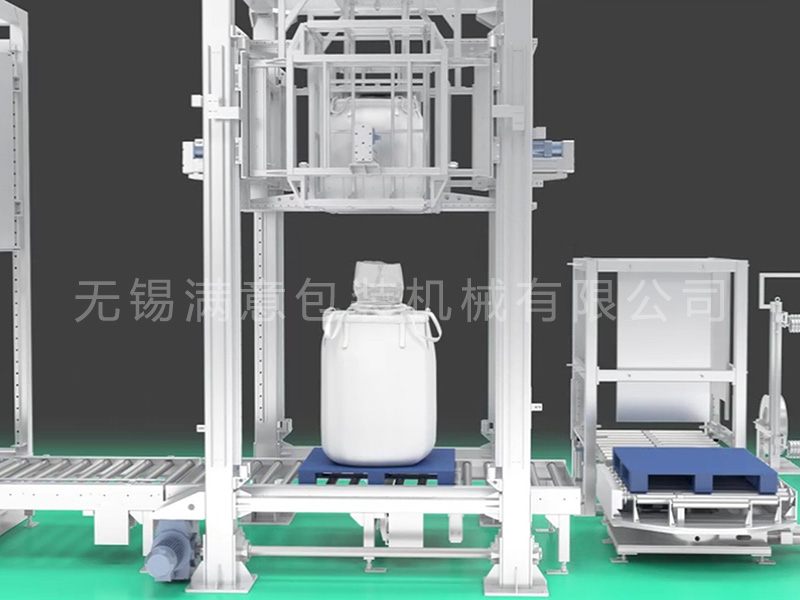

全自动叠包整形机
产品概要：
实现吨袋自动叠包 + 精密整形的一体化设备，是吨袋仓储运输前的核心定型环节，全程无需人工协助，定型机构采用伺服电缸系统，可自动检测物料高度并智能调节整形压力，使吨袋物料密实、外形规则，防止运输过程中倒塌、倾斜。
（正好需要？立刻在线咨询！）
实现吨袋自动叠包 + 精密整形的一体化设备，是吨袋仓储运输前的核心定型环节，全程无需人工协助，定型机构采用伺服电缸系统，可自动检测物料高度并智能调节整形压力，使吨袋物料密实、外形规则，防止运输过程中倒塌、倾斜，五面整形机为锂电行业主流配置，六面整形机适配高堆码需求的通用行业，设备配备安全防护网、叉车防撞挡块，与前后打带机、缠膜机无缝联动，支持 MES 系统数据对接。
产品分类
- 五面整形机（MY-WMZX1000）：对吨袋进行上下 + 前后 + 左右五面电缸挤压整形，整形后尺寸≤1.1m×1.1m×1.5m，适配锂电行业吨袋包装；
- 六面整形机（MY-LMZX1000）：在五面整形基础上增加底部整形，六面全方位挤压，整形效果更优，适配食品、化工等行业大吨位、高堆码需求。
技术参数
|
项目 |
五面整形机（MY-WMZX1000） |
六面整形机（MY-LMZX1000） |
|---|---|---|
|
整形方式 |
上下 + 前后 + 左右五面伺服电缸挤压 |
上下 + 前后 + 左右 + 底部六面伺服电缸挤压 |
|
整形速度 |
20 托 / 小时（锂电专用） |
22 托 / 小时 |
|
整形后尺寸 |
≤1.1m×1.1m×1.5m（锂电），可定制 |
可根据客户需求全定制 |
|
有效负荷 |
>2000kg |
>2500kg |
|
运行速度 |
15m/min（变频可调） |
13m/min（变频可调） |
|
定型机构 |
汇川伺服电缸系统 |
汇川伺服电缸系统 |
|
控制核心 |
西门子 S7-1200 PLC + 昆仑通态 12 寸触摸屏 |
西门子 S7-1200 PLC + 昆仑通态 12 寸触摸屏 |
|
总功率 |
7.5kW |
11kW |
|
气源要求 |
0.6MPa，耗气量 200L/min |
0.6MPa，耗气量 300L/min |
|
主体材质 |
碳钢喷塑，物料接触部分 304 不锈钢 |
碳钢喷塑，物料接触部分 304 不锈钢 |
|
安全配置 |
碳钢安全防护网、叉车防撞挡块、急停开关 |
同五面整形机 + 底部防撞装置 |
|
适配袋型尺寸 |
≤1200×1200×1000mm |
≤1200×1200×1000mm |
|
整机重量 |
≥1000kg |
≥1300kg |
|
设备占地尺寸 |
3.0m×2.5m×2.0m |
3.5m×3.0m×2.2m |
基本配置
伺服电缸系统（汇川）、西门子 PLC、昆仑通态触摸屏、304 不锈钢整形压板、碳钢喷塑机架、变频输送电机、光电高度检测传感器、安全防护网、叉车防撞挡块、声光报警装置、PLC 联动接口。
主要功能
- 自动叠包整形：五面 / 六面电缸精准挤压，吨袋物料密实、外形规则，防止运输倒塌；
- 智能检测：光电开关自动感测吨袋高度，智能调节整形压力与行程；
- 全程自动化：与前后设备联动，吨袋自动上料、整形、下料，无需人工干预；
- 故障自诊断：支持测高光电失效、输送超时、急停等报警，报警历史可查，指导维修；
- 安全防护：配备安全防护网、叉车防撞挡块、急停开关，保障操作与设备安全；
- 参数可调：触摸屏设置整形压力、速度、时间，适配不同规格吨袋；
- 数据对接：整形数据实时上传至 MES 系统，支持生产溯源。
应用行业
新能源锂电池材料、化学工业、食品工业、橡胶与塑料工业（吨袋自动化叠包、定型、仓储运输场景）
