垂直穿剑打带机/穿带打包机
产品概要：

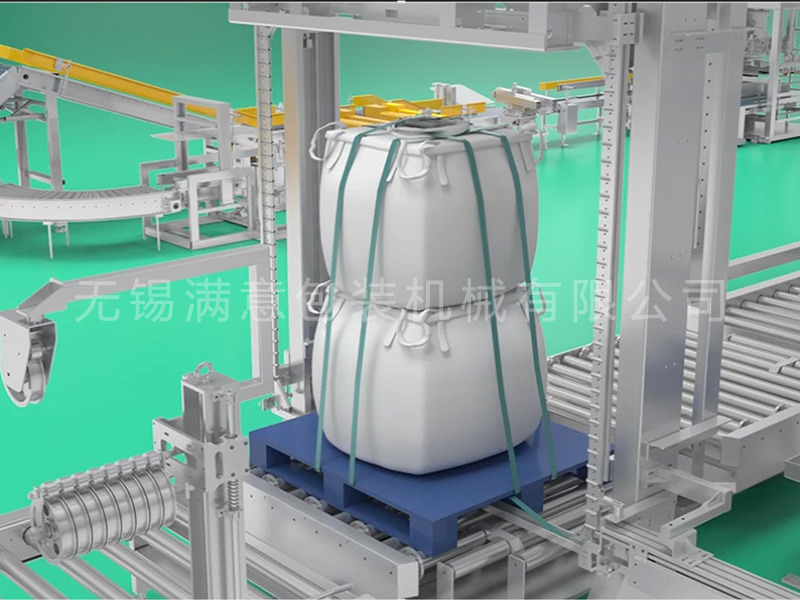

专为吨袋设计的垂直井字形自动打包设备，实现吨袋的垂直四道捆扎，防止吨袋在运输、仓储过程中松散、破损，货物自动输送至旋转台，设备自动穿剑、拉紧、熔接、切带，旋转台依次旋转 90° 完成四道井字形打包，全程自动化无需人工干预。
（正好需要？立刻在线咨询！）
专为吨袋设计的垂直井字形自动打包设备，实现吨袋的垂直四道捆扎，防止吨袋在运输、仓储过程中松散、破损，货物自动输送至旋转台，设备自动穿剑、拉紧、熔接、切带，旋转台依次旋转 90° 完成四道井字形打包，全程自动化无需人工干预，打包带张力可调，单根打带耗时仅 20s，包装效率高，主体碳钢喷塑防锈，物料接触部分为 304 不锈钢，配备完善的安全防护与报警装置，支持 DCS 系统对接。
技术参数
|
项目 |
参数值 |
|---|---|
|
打包方式 |
垂直井字形自动穿剑打包（四道） |
|
包装效率 |
10-15 托 / 小时（变频可调） |
|
单根打带耗时 |
20s |
|
打包带张力 |
20-3500N（350KG，无级可调） |
|
有效通过尺寸 |
宽度 1500mm，高度 1700mm |
|
送带 / 拉紧速度 |
3.2m/s |
|
旋转台 |
电动旋转，每次 90°，变频调速 |
|
熔接方式 |
热摩擦熔接，粘合长度 40mm |
|
总功率 |
6kW |
|
电源要求 |
380V 50Hz，三相五线制 |
|
主体材质 |
碳钢喷塑，物料接触部分 304 不锈钢 |
|
对接系统 |
与叠包整形机、覆顶缠膜机联动 |
|
适配袋型尺寸 |
≤1200×1200×1500mm |
|
整机重量 |
≥800kg |
|
设备占地尺寸 |
3.5m×3.0m×2.5m |
基本配置
碳钢喷塑机架、304 不锈钢滚筒输送台、电动旋转台、穿剑机构、打包带拉紧 / 熔接 / 切带模组、变频驱动电机、张力调节模块、西门子 PLC、操作面板、急停开关、声光报警装置。
主要功能
- 自动井字形打包：四道垂直自动穿剑打包，吨袋捆扎牢固，防止松散破损；
- 张力无级可调：根据吨袋物料特性调节打包带张力，兼顾牢固性与吨袋完整性；
- 全程自动化：与流水线联动，吨袋自动上料、打包、下料，穿剑、拉紧、熔接、切带一键完成；
- 高效打包：单根打带耗时仅 20s，包装效率 10-15 托 / 小时，适配自动化流水线；
- 智能控制：PLC 程序化控制，旋转台精准定位，打包参数可设；
- 安全防护：配备急停开关、防夹手装置，打包过程异常声光报警；
- 流水线联动：打包完成后自动输送至后续覆顶缠膜工位。
应用行业
新能源锂电池材料、化学工业、食品工业、橡胶与塑料工业（大吨位吨袋防松散、防破损的仓储运输打包场景）
